Болт высокопрочный с уменьшенной шестигранной головкой и цапфой
(DIN 561)


Наш адрес:
г. Санкт-Петербург, ул. Седова 13 БЦ "Седов" Офис №313
Ближайшее метро: Ломоносовская, Елизаровская
Отдел Продаж и консультаций
936-20-94
936-19-79
936-48-57

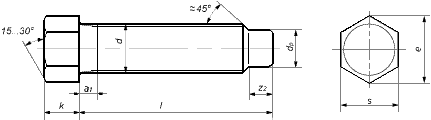

Форма А

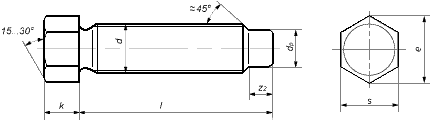

Форма B
Стандарт DIN 561 аналог ГОСТ 1481-84.

Описание крепежа: DIN 561 Болт высокопрочный с уменьшенной шестигранной головкой и цилиндрическим концом (цапфой), установочный, форма A - с проточкой, форма В - со сбегом, полная метрическая резьба от М6 до М56, длина от 12 до 300 мм. Болты DIN 561 используются для соединения, крепления и фиксации деталей, узлов, конструкций в машиностроении и строительстве.

Материалы:
  • Сталь: 14Н, 22Н, 8.8 (класс прочности для болтов)
  • Сталь с покрытием: ЭZn - гальваническая оцинковка
  • Нержавеющая сталь: А1 - А5.
Таблица размеров и характеристик высокопрочных
болтов с уменьшенной шестигранной головкой
и цилиндрическим концом (цапфой) DIN 561 в мм:
dse
M688,79
M81011,05
M101314,38
M121617,77
M161819,92
M202426,75
M243033,53
M303639,98
M364651,28
M425561,31
M486572,61
M567583,91
Обозначения:
d - номинальный диаметр резьбы
s - размер под ключ
e - диаметр описанной окружности, не менее
